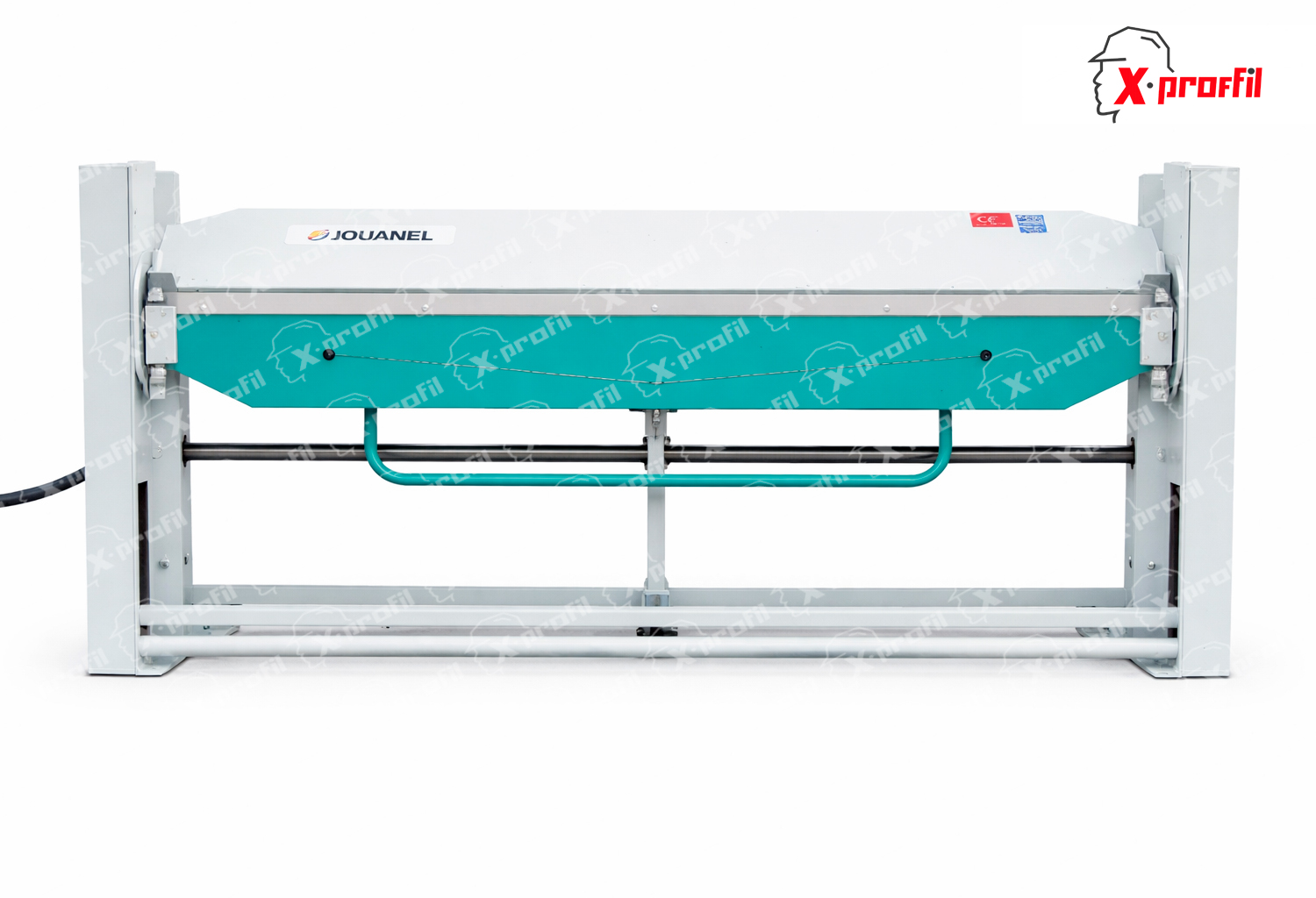

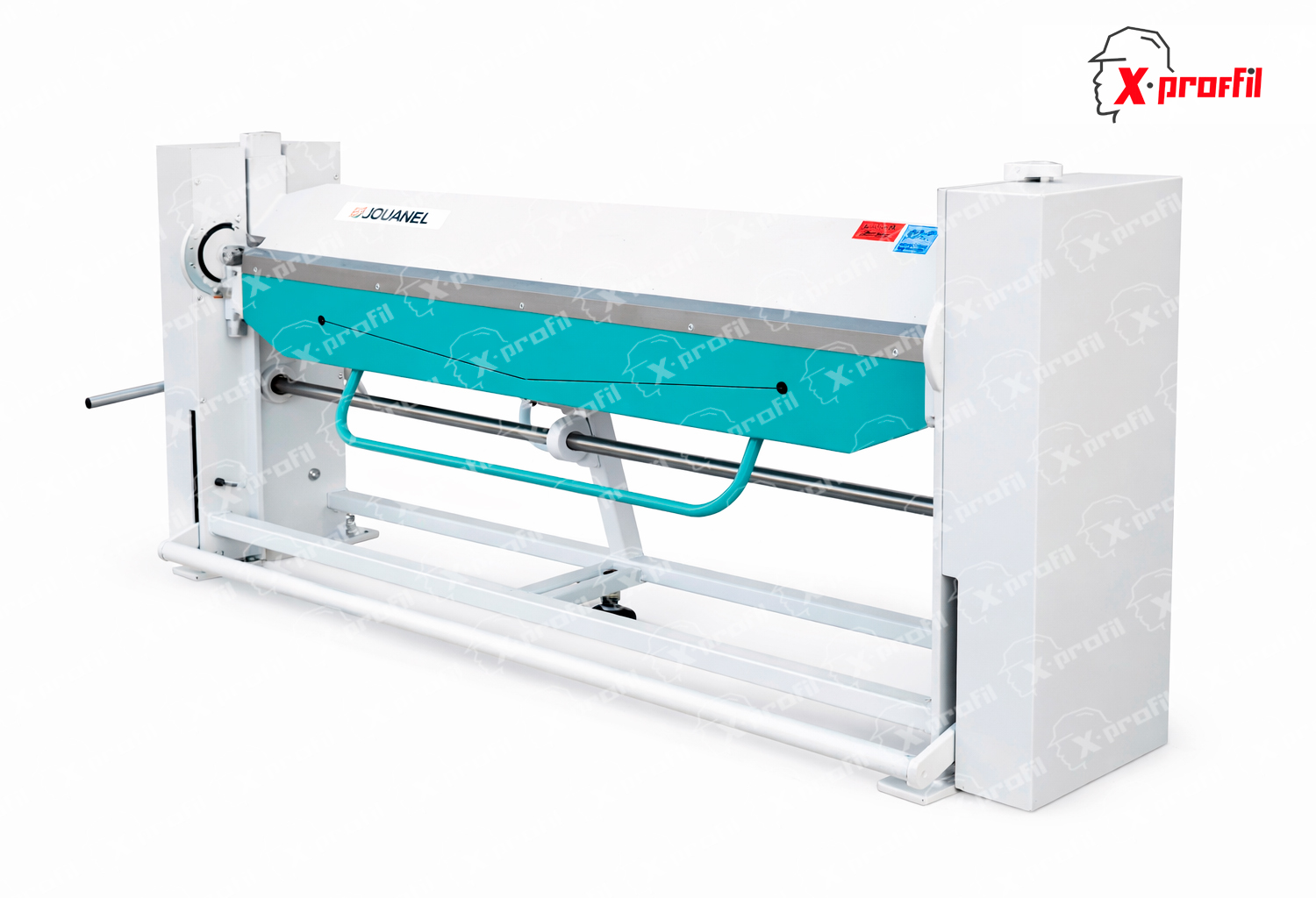

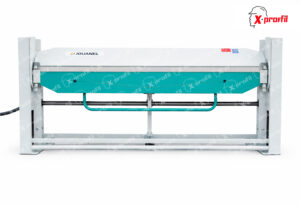

Листогиб Jouanel PVS 2050M представляет собой механический станок для гибки тонколистового металла с рабочей длиной 2040 мм. Оборудование относится к цеховому классу полнопроходных листогибов и предназначено для выполнения гибочных и раскройных операций при серийном производстве кровельных, фасадных и вентиляционных изделий.
Станок обеспечивает гибку листовой стали толщиной до 1,5 мм (при использовании широкой гибочной балки 40 мм) и до 1,0 мм (при узкой балке 15 мм) с формированием угла до 155° (до 180° при догибе тонких материалов).
Полнопроходная конструкция (без ограничения глубины подачи) позволяет обрабатывать крупногабаритные и длинномерные заготовки различной конфигурации.
Конструкция выполнена из высокопрочной стали с системой компенсации прогиба, обеспечивающей равномерное распределение усилия по всей длине гиба. Масса станка составляет около 710 кг, что гарантирует высокую устойчивость и точность при интенсивной эксплуатации.
Основные технические характеристики:
- рабочая длина гибки — 2040 мм
- максимальная толщина стали — до 1,5 мм (40 мм балка) / до 1,0 мм (15 мм балка)
- угол гибки — до 155° (до 180° при догибе)
- глубина подачи — без ограничения
- высота раскрытия — до 65 мм
- минимальная полка — от 6 мм
- тип привода — ручной (механический)
- масса — ~710 кг
- габариты — ~2535 × 570 × 1265 мм
Конструктивные особенности:
- полнопроходная конструкция (сквозная подача листа)
- самоотводный прижим (автоматическое поднятие прижимной балки)
- эксцентриковый механизм прижима
- ножной привод (педаль) по всей длине станка
- система балансировки гибочной балки
- регулировка радиуса гиба
- быстросменные гибочные планки (15 мм и 40 мм)
- возможность дозагиба до 180° без дополнительной операции
Область применения:
- производство воздуховодов и вентиляционных систем
- изготовление кровельных элементов (отливы, коньки, примыкания)
- производство фасадных доборных элементов
- металлообработка под заказ
- серийное и мелкосерийное производство
Jouanel PVS 2050M относится к классу
тяжелых цеховых листогибов повышенной мощности:
- рассчитан на толщину металла до 1,5 мм
- обеспечивает высокую производительность и точность
- предназначен для стационарной эксплуатации
- ориентирован на интенсивное промышленное использование
В отличие от серий PCX (мобильные) и PZX/PVX, модель PVS выделяется
повышенной мощностью и системой самоотводного прижима, ускоряющей производственный процесс.
Листогиб Jouanel PVS 2050M применяется в задачах, где требуется стационарное оборудование с рабочей длиной около 2 м, обеспечивающее высокую точность гибки и стабильное качество при работе с металлом повышенной толщины.
