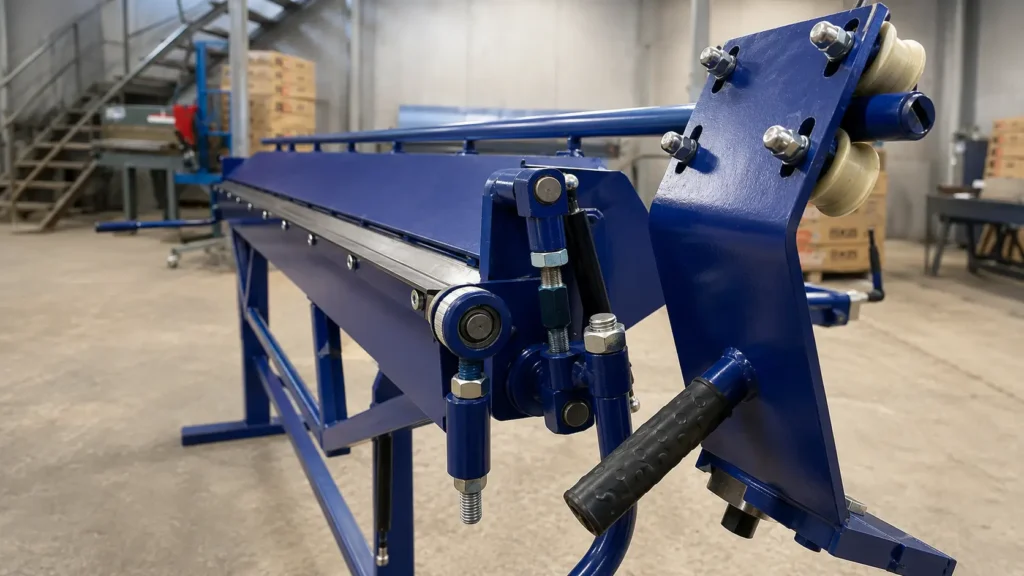

Листогибы многим кажутся простыми: есть лист, есть усилие, есть изгиб. Но на практике такие станки устроены заметно сложнее. Чтобы получить точный угол, удержать геометрию заготовки, не повредить кромку металла и обеспечить повторяемость деталей, оборудование должно работать как единая система. Именно поэтому листогибочные станки для мастерских и производства оценивают не только по усилию, но и по тому, как выполнены рама, балки, системы управления, упоры и привод. Когда понятна логика конструкции, легче сравнивать станки и понимать ограничения по толщине листа, точности гибки и ресурсу работы.
Листогиб это оборудование для гибки листового металла. В отличие от станков для резки, которые разделяют материал, листогибы меняют форму заготовки за счет контролируемого изгиба. Заготовка укладывается на рабочий стол или опорную часть, затем фиксируется, после чего рабочий орган создает усилие и формирует нужный угол. Если станок настроен правильно, лист сохраняет целостность, а линия гибки получается ровной по всей длине.
Принцип работы зависит от конструкции, но общая схема похожа у большинства моделей. Сначала лист позиционируют по упорам, затем прижимная часть надежно удерживает металл, после чего гибочная балка или пуансон передают нагрузку в зону деформации. Под действием этого усилия структура металла частично меняет форму, и заготовка получает нужный угол гиба.
Проще говоря, листогибы работают на трех принципах: точная фиксация, дозированное усилие и управляемое движение рабочего органа. От этого зависит, подходит ли оборудование для единичной работы и серийного производства.
Современные листогибы в большинстве случаев имеют схожий набор базовых частей. Это несущие узлы, рабочий контур, приводы и элементы настройки. В более сложные модели дополнительно включают гидравлические блоки, электронные системы, датчики, а также вспомогательное оборудование для подачи листа и контроля угла.
К основным узлам обычно относятся:
В зависимости от класса оборудования в конструкции листогибочного станка могут быть лазерные датчики, цифровые шкалы, устройства заднего упора, автоматические системы управления и гидравлическая система. Поэтому, когда сравнивают станки, важно смотреть не только на номинальное усилие, но и на устройство ключевых узлов.
Станина — это база, на которой держатся все остальные узлы. Именно она принимает рабочую нагрузку, распределяет усилие, гасит вибрации и не дает станку терять геометрию. Если основание слабое, стабильного результата не будет. Поэтому листогибочные станки для точной работы всегда строятся вокруг жесткой рамы.
От жесткости основания напрямую зависит, насколько ровно будет идти процесс гибки. Когда усилие передается на лист, конструкция испытывает серьезную нагрузку. Если рама играет, уходит в перекос или неравномерно распределяет давление. Для производства это особенно критично: одна и та же партия деталей начинает отличаться по геометрии, а это ведет к браку, лишним настройкам и потере времени.
Хорошая станина важна и для ресурса. Слабые конструкции быстрее изнашиваются направляющие и регулировочные элементы. Поэтому при выборе оборудования оценивают толщину металла рамы, качество сварки и наличие ребер жесткости. Для ручных моделей база тоже важна: на ручных станках слабая рама снижает точность, а гидравлические станки и узлы листогибочного пресса предъявляют к базе более высокие требования.
Рабочий стол это зона, где лист размещается до начала деформации. На первый взгляд кажется, что это просто опорная плоскость, но на деле именно здесь закладывается точность будущей операции. Лист должен лежать ровно, без перекоса, без провисания и без случайного смещения. Поэтому листогибочные станки оснащают столами с достаточной жесткостью, понятной разметкой и удобным доступом для оператора.
Опорная часть помогает распределять нагрузку и удерживать заготовку в устойчивом положении. Если длинный лист плохо поддержан, он может сместиться под собственным весом еще до того, как начнется рабочий ход. Тогда линия гибки уйдет. Для обработки крупного металла это особенно заметно: чем больше формат листа, тем выше требования к опоре и точности позиционирования.
Правильная опорная часть делает работу безопаснее и быстрее. Оператору проще подавать лист и контролировать положение кромки. Если оборудование плохо поддерживает лист, даже мощные листогибы теряют часть своих преимуществ.
Прижимная балка удерживает лист в заданном положении во время гибки. Ее задача исключить смещение заготовки в тот момент, когда на металл начинает действовать усилие. Чем равномернее работает прижим, тем стабильнее получаются детали, тем точнее выдерживается угол и тем чище выглядит линия изгиба.
Если прижим недостаточный, заготовка начинает сдвигаться, «гулять» по длине или подниматься в зоне контакта. Тогда станки формируют неточный профиль, а повторяемость деталей падает. Для производства это означает брак, повторную настройку и снижение скорости работы. Поэтому листогибочные станки высокого класса уделяют прижимной части особое внимание: важны жесткость балки, точность направляющих, равномерность распределения нагрузки и удобство регулировки.
При работе с разной толщиной металла роль прижима становится еще заметнее. Тонкий лист легко деформировать лишним давлением, а толстый, наоборот, требует уверенной фиксации. Поэтому оборудование должно позволять настраивать степень зажима под конкретную задачу.
Гибочная балка это узел, который непосредственно меняет форму листа. Именно он создает движение, под действием которого металл получает нужный угол. В простых схемах балка поворачивается вокруг оси и поднимает свободную часть заготовки, в других вариантах используется движение пуансон и матрица, как у листогибочного пресса. Но смысл остается тем же: рабочий орган прикладывает усилие в расчетной зоне и формирует изгиб.
От точности траектории зависит практически все. Если балка движется неравномерно, имеет люфт или дает микро перекос, угол по длине листа получится разным. Поэтому станки, рассчитанные на качественную гибку, оснащают точными шарнирами, надежными направляющими и жесткими соединениями. Для серийного производства эта часть должна работать в одном и том же диапазоне.
Гибочная балка также влияет на радиус гибки. Чем точнее рассчитана геометрия инструмента и движение рабочего органа, тем более предсказуемым будет конечный профиль. Это важно при изготовлении коробов, кассет, откосов и других деталей, где каждая грань должна совпадать с проектом.
Тип привода определяет, как именно создается и передается усилие на рабочий орган. От этого зависят плавность хода, мощность и уровень автоматизации. Хотя общая задача у всех одна, устройство станка при этом меняется довольно сильно.
Ручной привод
Ручные листогибы используют мускульное усилие оператора. В таких схемах основные станки опираются на рычажный механизм: человек фиксирует лист и вручную перемещает гибочную часть. Преимущество — простота, ремонтопригодность и низкая стоимость. Для небольших мастерских, кровельных задач и выездной работы такие станки удобны, особенно если нужно гнуть тонкий лист металла без сложной автоматизации.
Но есть и ограничения. Ручные системы хуже подходят для серийного производства, а точность здесь сильнее зависит от навыка оператора. На ручных станках особенно важны жесткость рамы, качество прижима и точность упоров.
Механический привод
Механические станки используют энергию маховиков, кривошипов, тяг и других передаточных узлов. Здесь усилие создается за счет вращения и преобразуется в рабочий ход. Такие станки производительнее ручных, позволяют ускорить цикл работы и подходят для стабильной обработки серийных деталей.
Механические конструкции требуют точной настройки и регулярного обслуживания. При износе передаточных элементов снижается точность и страдает угол гиба. Поэтому оборудование этого типа ценят за производительность, но внимательно оценивают состояние кинематики.
Электромеханический привод
Электромеханические листогибы используют мотор, редукторы, винтовые передачи и системы управления. Такой подход дает более плавный ход, удобную настройку и хорошую повторяемость. Для малых и средних задач это компромисс между простотой и точностью. Станки такого типа легко встраиваются в участок, где уже используются лазерные станки, участки раскроя и другое оборудование с электрическим приводом.
Электромеханические системы удобны в серийной работе и позволяют быстро менять режимы.
Гидравлический привод
Гидравлические листогибы создают усилие с помощью жидкости под давлением. Гидравлические цилиндры перемещают рабочие органы плавно и мощно, поэтому такие станки широко применяют на производстве, где нужно гнуть толстый металл, получать стабильный угол и выпускать большие партии деталей. Здесь гидравлическая система становится одним из главных элементов всей конструкции.
Плюсы очевидны: большое усилие, плавный ход, хорошая повторяемость и возможность автоматизации. Но вместе с преимуществами усложняется оборудование: появляются насосные блоки, магистрали, клапаны и дополнительные системы управления.
Даже очень прочные станки не дадут хорошего результата без точной настройки. В реальной работе оператор постоянно меняет параметры: положение балки, глубину хода, усилие, прижим, расстояние упоров, рабочий зазор и конечный угол. Чем удобнее устроены системы регулировки, тем быстрее оборудование переходит с одной операции на другую.
Главные параметры, которые обычно настраивают:
Для единичной работы достаточно простых шкал и механических ограничителей. Но для серийного производства нужны более точные системы. Они позволяют быстро повторять один и тот же режим, не тратить время на пробные детали и снижать влияние человеческого фактора. На продвинутые станки ставят цифровые индикаторы, ЧПУ, программируемые системы управления и лазерные датчики контроля, которые помогают выдерживать один и тот же угол.
Надежный привод без удобной регулировки не решает всех задач. Поэтому при выборе оборудования оценивают не только мощность, но и удобство шкал, упоров и фиксаторов.
Именно вспомогательные узлы часто определяют, насколько комфортно оператору работать каждый день. По ним хорошо видно, рассчитаны ли станки на реальную эксплуатацию или только на формальное выполнение базовой операции.
Особенно важны следующие элементы:
Задние упоры задают глубину подачи листа и помогают получать одинаковые детали при повторной работе. Если положение заднего упора выставляется точно и без люфта, оператор быстрее позиционирует металл и получает стабильный результат. Боковые упоры упрощают ориентацию длинных заготовок. Ограничители угла не дают превысить рабочий ход и помогают повторять один и тот же угол гиба. Измерительные шкалы делают настройку быстрее, а фиксаторы удерживают узлы в нужном положении.
На современных моделях встречаются лазерные указатели линии гибки, лазерные системы безопасности и автоматические ограничители. Чем лучше продуманы такие элементы, тем выше скорость работы и точность серийного производства деталей.
Если говорить практично, не все части одинаково важны для итогового результата. Есть несколько узлов, по которым сразу видно, насколько станки будут надежны в длительной работе.
Надежные конструкции всегда ощущаются как единая система: узлы двигаются предсказуемо, без люфтов и лишних вибраций. Именно такие станки дольше сохраняют точность.
Чтобы понять устройство станка, важно увидеть не только отдельные части, но и сам алгоритм работы.
Укладка и позиционирование листа
Сначала оператор подает лист на рабочий стол и опорную часть. Здесь помогают шкалы, боковые направляющие и заднего упора. Заготовку выравнивают относительно линии гибки, чтобы будущий угол был получен в точном месте. На этом этапе станки уже начинают влиять на качество: удобный стол и понятные упоры ускоряют производство деталей и уменьшают вероятность ошибки.
Фиксация заготовки
После позиционирования включается прижимная балка. Она удерживает лист, не давая ему смещаться во время нагрузки. Для тонкого металла важно не пережать заготовку, а для более жесткого — обеспечить достаточное усилие. Если прижим работает неровно, станки не смогут сохранить одинаковый результат на всей длине.
Передача усилия на гибочную часть
Далее привод запускает рабочий механизм. В зависимости от типа оборудования это может быть рычаг, механическая передача, винтовая пара или гидравлические цилиндры. Все системы должны передать усилие точно и без перекоса. От плавности этого этапа зависит не только качество деталей, но и общий ресурс конструкции.
Формирование угла гиба
Когда гибочная часть движется, лист начинает менять форму. Здесь создается конечный угол, а также формируется радиус гибки. На точность влияют жесткость рамы, состояние шарниров, настройки, свойства металла и корректность рабочего хода. На более сложные станки ставят датчики и лазерные системы контроля для точного угла.
Освобождение и извлечение детали
После окончания цикла прижим ослабляется, и деталь снимают со стола. Если станки настроены правильно, оператор получает готовый элемент без дополнительных правок. Для серийного производства это особенно важно.
Покупая оборудование, важно смотреть не только на паспортные цифры, но и на реальные особенности конструкции.
Чек-лист для оценки:
Если планируются небольшие партии и выездные работы, слишком сложные станки могут быть избыточны. Для серийного выпуска, наоборот, важны точность, удобство и скорость работы. Полезно проверить, как ходят подвижные части, насколько четко фиксируются упоры и нет ли перекоса прижима.
Еще один практический момент: листогибы редко существуют отдельно от других операций. На производстве часто работают связки «станки для резки» и гибочные посты, а также связки «станки лазерной резки» и листогибы. Поэтому важно понимать, как новое оборудование будет встроено в общий процесс производства деталей.
Листогиб это система, где каждая часть работает на общий результат. Станина держит геометрию, рабочий стол и опорная часть стабилизируют заготовку, прижимная балка фиксирует лист, гибочная часть формирует угол, а привод и системы управления задают усилие и точность работы. Поэтому листогибочные станки оценивают комплексно.
Чем лучше пользователь понимает устройство листогиба, тем легче ему оценивать станки, сравнивать листогибы разных типов и выбирать оборудование под реальные задачи производства. Понимание конструкции помогает не переплачивать, точнее подбирать оборудование под конкретные детали и заранее видеть, какие узлы действительно влияют на надежность, качество гибки и срок службы станка.
