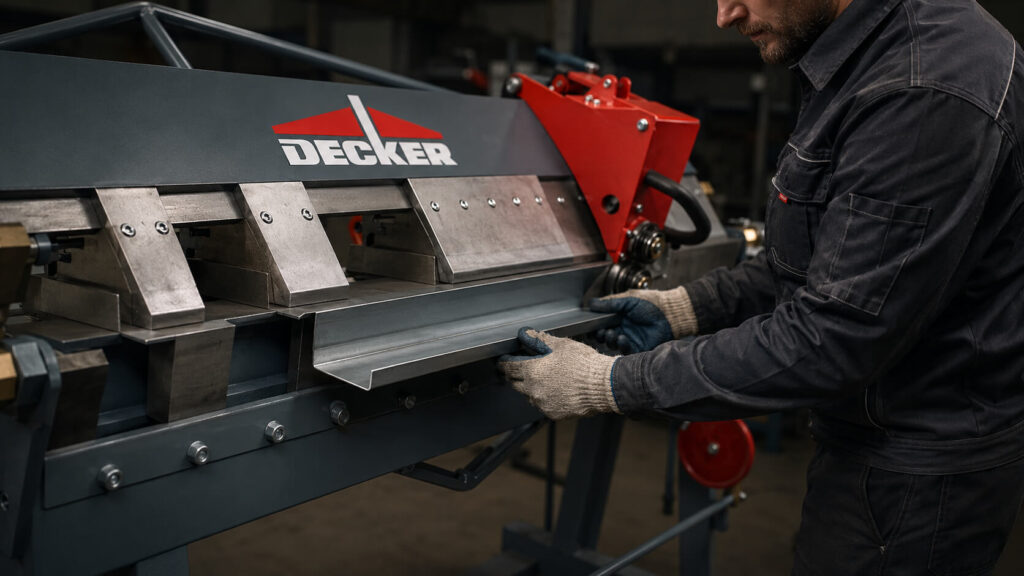

Гибка сложных профилей на сегментном листогибе

Простую гибку листового металла выполняют многие станки: заготовку фиксируют, задают угол и получают ровный сгиб. Но короба, кассеты, Z-образные элементы, кожухи и детали с несколькими полками требуют другой логики. Обычные листогибы часто ограничивают оператора: уже согнутая часть упирается в прижим, стойку или движется слишком близко к поворотной балке.

Для таких задач используют сегментные листогибы. Их прижимная зона собирается из отдельных частей, поэтому можно убрать лишние элементы, освободить место под готовые стенки и выполнить следующий гиб без деформации. Такие станки удобны для мастерских и небольшого производства.

Что такое сегментный листогиб

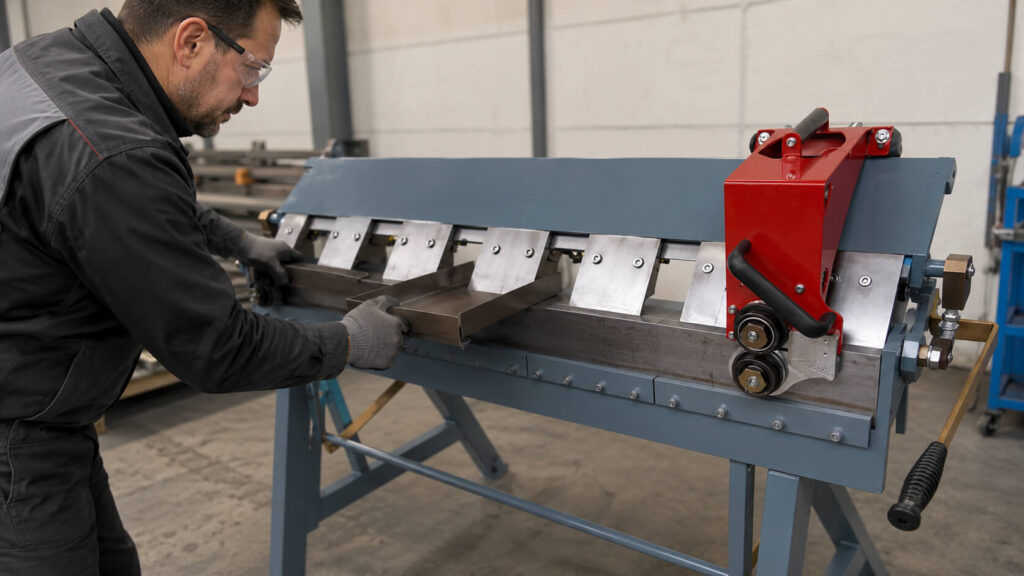

Сегментный листогиб — это станок для гибки листового металла, у которого прижимная балка состоит из съемных или переставных сегментов. Их подбирают по ширине заготовки, форме профиля и месту будущего сгиба. За счет этого оборудование дает больше свободы.

У классического листогиба прижимная балка цельная. Она удобна для открытых доборных элементов, но мешает, когда деталь уже имеет боковые стенки. У сегментной модели балка делится на части: сегменты снимают, переставляют и комбинируют. Поэтому сегментные листогибочные станки подходят для коробчатых, замкнутых и многогибочных форм.

Отличие от обычного листогиба

Ручной листогиб со сплошной балкой фиксирует металл по всей длине, а сегментный оставляет прижим только там, где он нужен. Это помогает работать с короткими полками, внутренними участками и закрытыми формами.

Сегментные станки позволяют:

• освободить место под уже сформированную часть детали;
• гнуть короткие участки без лишнего прижима;
• собирать конфигурацию под конкретные профиля;
• снижать риск вмятин и повреждения покрытия.

Какие сложные профили можно гнуть

Сложные профили — это не только нестандартная форма. Чаще это деталь, где несколько сгибов связаны между собой, а ошибка на раннем этапе мешает выполнить следующий проход. Сегментные листогибы помогают работать с такими формами без лишней ручной доработки.

На сегментном листогибе изготавливают П-образные, Г-образные и Z-образные профили, короба, кожухи, лотки, фасадные кассеты, вентиляционные элементы, доборные детали и нестандартные изделия по чертежу.

Короб с четырьмя бортами трудно сделать на станке со сплошным прижимом: боковые стенки быстро начинают мешать. Сегменты снимают в проблемных местах.

Почему выбирают сегментную конструкцию

Сегментная схема дает оператору доступ к отдельным участкам заготовки и не блокирует уже выполненные гибы. В единичной работе это сокращает подгонку, а в серии повышает повторяемость.

Такое оборудование полезно, когда нужно сформировать короб, выполнить несколько гибов в разных направлениях, получить короткую полку под нужным углом и изготовить нестандартные профиля без отдельной оснастки.

Чем сложная гибка отличается от простой

Простая гибка обычно включает один сгиб, открытый профиль и понятный угол. Заготовка свободно подается, а результат легко проверить линейкой и угломером. Сложная гибка требует учитывать всю будущую геометрию.

При сложной гибке появляются ограничения:

• несколько гибов выполняются на одной детали;
• полки могут смотреть в разные стороны;
• короткие и длинные участки мешают друг другу;
• порядок операций влияет на возможность завершить деталь;
• иногда приходится менять конфигурацию сегментов между проходами.

Если сначала согнуть боковую стенку короба, можно закрыть доступ к внутренней полке. У фасадной кассеты ошибка в порядке кромок часто делает последний гиб невозможным.

Подготовка развертки сложного профиля

Развертка — это плоская заготовка, из которой после гибки получится объемная деталь. Для кассеты, короба или кожуха развертка должна учитывать все сгибы, толщину металла, радиус гиба и припуски.

Перед резкой проверяют размеры полок, линии гиба, толщину листа, упругий возврат, свободный ход заготовки и стыковку с другими элементами. После лазерной или продольно поперечной резки кромку лучше осмотреть до установки.

Ошибки в развертке переходят в готовую деталь: полки меняют размер, профиль не совпадает с чертежом, последний гиб может не выполниться.

Выбор материала для гибки

Материал влияет на точность, усилие и внешний вид. Тонколистовая сталь подходит для коробов, алюминий легче гнется, нержавеющая сталь требует большего усилия. Покрытый металл нуждается в чистой рабочей зоне.

Оцинкованную сталь гнут без повреждения защитного слоя. Полимерное покрытие требует чистых сегментов. Алюминий может давать заломы при ошибке в радиусе. Нержавеющую сталь сверяют с возможностями станка.

Настройка сегментов перед гибкой

Настройка начинается с формы будущей детали. Сегменты подбирают так, чтобы они уверенно держали заготовку, но не мешали уже сформированным участкам. Если профиль узкий, лишний инструмент снимают. Для широкой детали сегменты комбинируют по длине.

Перед работой оператор проверяет:

• фиксацию каждого сегмента;
• отсутствие смещения по высоте;
• чистоту рабочей поверхности;
• равномерность прижима;
• совпадение линии гиба с разметкой;
• свободный выход уже согнутой части.

Сегменты нельзя выставлять «на глаз», когда нужна точная деталь. Небольшое смещение дает перекос, а слабая фиксация ухудшает повторяемость. Следы на металле часто появляются из-за грязной поверхности или слишком сильного прижима.

Последовательность гибов

При сложном профиле порядок операций решает, получится ли изделие вообще. Закрывающие гибы обычно оставляют на конец. Сначала выполняют те сгибы, после которых заготовка еще свободно входит в рабочую зону. Иногда между операциями приходится переставлять сегменты или менять положение детали.

Для Z-образного профиля учитывают направление каждого сгиба. Для фасадной кассеты — порядок загиба кромок. Для короба — момент, когда боковые стенки начнут ограничивать движение.

Контроль угла и радиуса гиба

Каждый сгиб влияет на итоговую геометрию. Ошибка в одном угле усиливается на следующих операциях: короб может не закрыться, кассета получит перекос, доборный элемент не приляжет к основанию. Поэтому контроль нужен по ходу работы.

Радиус гиба выбирают с учетом толщины и типа металла. Слишком малый радиус может повредить покрытие, вызвать трещины или залом. Упругий возврат — это стремление металла немного вернуться назад после снятия нагрузки. Из-за него фактический угол меняется после снятия нагрузки.

Как избежать повреждения покрытия

Оцинкованный и окрашенный металл требует аккуратного обращения. Повреждение покрытия часто появляется при трении лицевой стороны о загрязненные поверхности, при грубом при жиме или при слишком малом радиусе. Чем сложнее профиль, тем больше переустановок, а значит выше риск царапин.

Чтобы сохранить поверхность, очищайте сегменты, опоры и поворотную балку; проверяйте кромки; заранее определяйте лицевую сторону изделия; не протягивайте лист по грязной поверхности.

Где применяются сложные профили

Сложные профили делают под конкретный узел, размер, объект или чертеж, поэтому точность важна не только для внешнего вида, но и для монтажа.

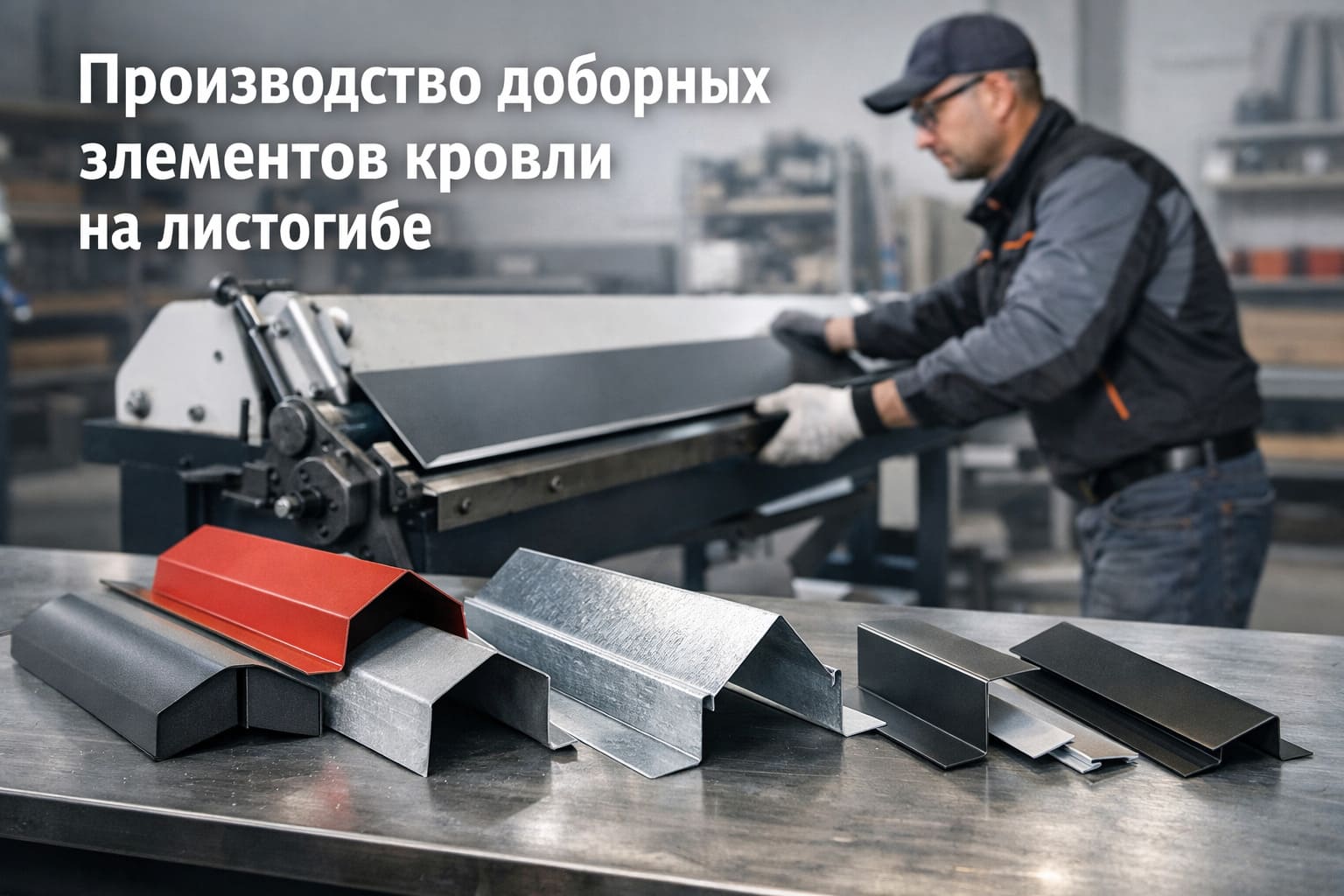

Такие изделия применяются в кровельных работах, фасадных системах, вентиляции, производстве коробов и кожухов, отделке интерьеров, промышленном оборудовании и изготовлении металлических кассет. В этих задачах станки должны давать стабильный угол и аккуратный прижим.

Преимущества сегментного листогиба

Сегментные листогибочные станки расширяют возможности мастерской без перехода на дорогое автоматизированное оборудование. Они подходят для единичных заказов, мелких партий и повторяющихся изделий, где нужна гибкая настройка под разные профиля.

Преимущества: больше вариантов формы, удобнее гибка коробчатых деталей, проще работа с короткими полками, меньше ручных доработок, легче повторить одинаковую деталь в серии.

Технические характеристики выбирают под реальные задачи. Важны рабочая длина, допустимая толщина металла, жесткость балки, тип привода, масса, наличие роликового ножа и удобство перестановки сегментов. Для небольшой мастерской часто достаточно ручного станка, а для регулярной загрузки может потребоваться оборудование с усиленной конструкцией. При сравнении таких станков смотрят не только на цену, но и на удобство обслуживания.

Чек-лист перед гибкой сложного профиля

Перед запуском работы полезно пройти короткую проверку:

1. Проверьте чертеж или схему детали.
2. Рассчитайте развертку с учетом всех сгибов.
3. Определите последовательность операций.
4. Выберите материал и проверьте толщину листа.
5. Сравните задачу с возможностями станка.
6. Настройте сегменты под ширину и форму детали.
7. Проверьте равномерность прижима.
8. Очистите рабочие поверхности и кромки.
9. Выполните пробную гибку.
10. Измерьте угол, размеры полок и общую геометрию.

Когда сегментный листогиб особенно необходим

Обычные листогибы подходят для простых планок, уголков и открытых доборных элементов. Если нужно изготовить короб, кожух, кассету, профиль с несколькими гибами или деталь с боковыми стенками, сегментная конструкция дает заметное преимущество.

Сегментные листогибы нужны, когда сплошная прижимная балка мешает уже сформированной части, требуется короткая полка, изделие выполняется по нестандартному чертежу или нужна повторяемость в партии. В таких случаях станок для производства сложных форм должен не только сгибать металл, но и давать оператору свободу настройки. У сегментных листогибочных моделей это достигается за счет перестановки прижима, а не за счет ручной подрезки.

Заключение

Гибка сложных профилей на сегментном листогибе требует точной развертки, проверки материала, настройки сегментов и продуманной последовательности гибов. Такое оборудование помогает изготавливать короба, кассеты, кожухи, доборные и нестандартные элементы, которые сложно выполнить на обычной модели со сплошной балкой.

Качественный результат зависит от толщины металла, радиуса гиба, упругого возврата, чистоты рабочей зоны, состояния покрытия и возможностей станка. Когда параметры учтены, сегментные станки дают аккуратную геометрию, стабильный угол и меньше ручных доработок.
